Betonové lodžie

Celek se skládá z mnoha detailů a jsou-li tyto detaily dobré pak je i celek dobrý.

• Správné vyřešení jednotlivých detailů považujeme za základ dlouhého bezúdržbového fungování lodžie a jednotlivých variant zábradlí.

Několik z nich zde uvádíme:

1/ uchycení zábradlí:

• Způsob uchycení zábradlí je patentován naší firmou u Úřadu průmyslového vlastnictví pod názvem Kotvící prvek pro kotvení předsunutého zábradlí - značka CZ 20850 U1.
  Tímto způsobem uchycení zábradlí získáváme v porovnání s konkurencí větší plochu lodžie. Zabezpečíme tak bezproblémový odtok vody a nepřerušenou okapnici.

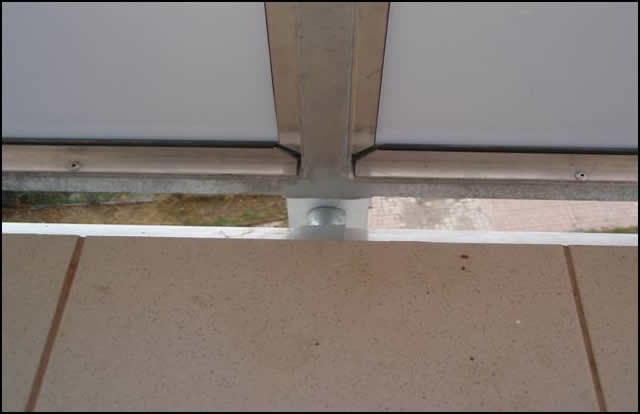

Foto detailu uchycení zábradlí k lodžii :

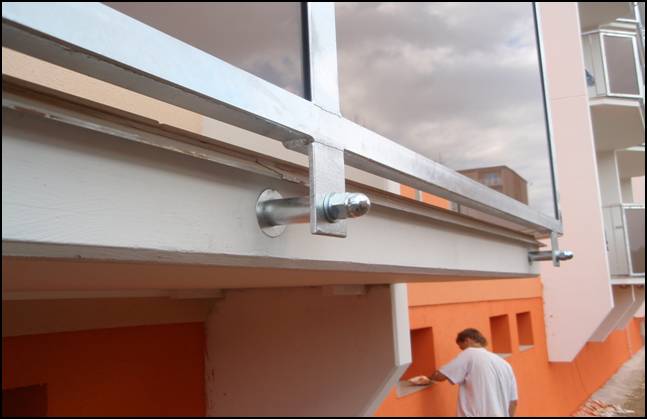

– zábradlí stažené do úrovně podesty – odtok vody zajištěn

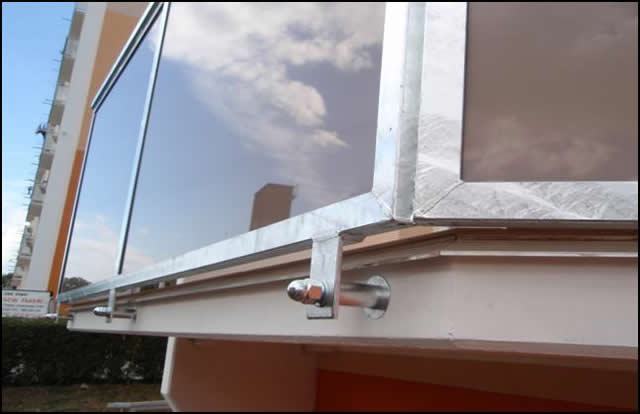

– zábradlí odsazené a uchycené přes distanční prvek

2/ uchycení skleněné výplně:

• Pro uchycení výplně do rámu jsou použité Al lišty, které nýtujeme uzavřenými nýty. Tyto nýty zabraňují zatékání do konstrukce. Přichycovací lišty jsou v místech styku seříznuty pod úhlem 45° – voda se tak nedrží na konstrukci a volně odtéká.

Foto detailu uchycení výplně:

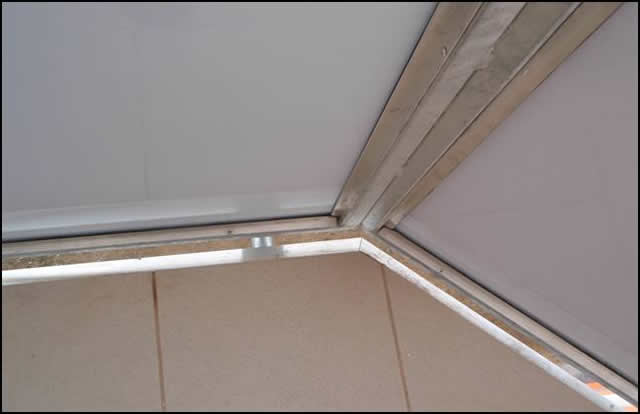

– detail uložení lišt - vnitřní plechy seříznuty pod úhlem 45° a vyplněny gumovým těsněním, které umožňuje svod odtékající vody

– pro spojení materiálů jsou použity uzavřené nýty

3/ gumové těsnění spodní lišty:

• U skleněné výplně používáme pro její uložení do spodní lišty zábradlí speciálně vyrobené gumové těsnění, které je UV odolné a které zajišťuje odtok vody z konstrukce. Zabraňuje tak tvorbu koroze na jednom z nejproblematičtějších míst zábradlí.

Nákres detailu gumového těsnění:

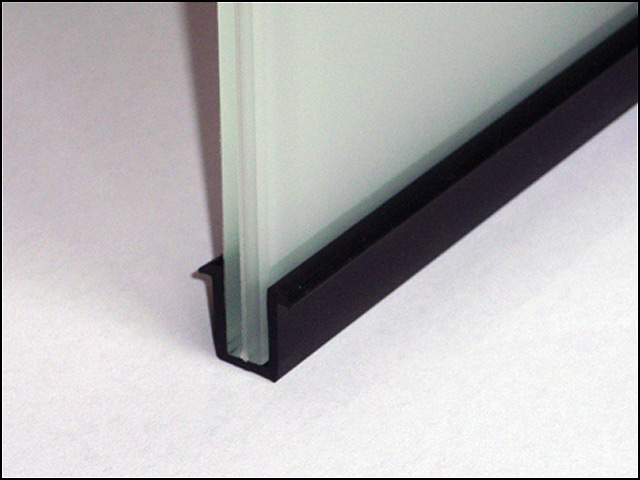

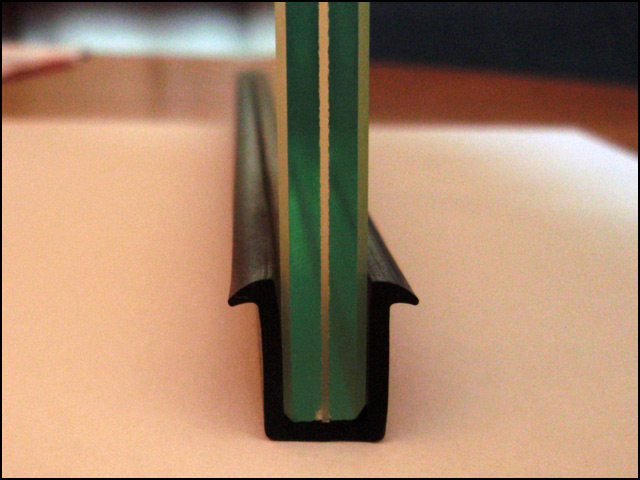

Foto detailu gumového těsnění:

4/ okapnička lodžie:

• Okapnička zabraňuje zpětnému zatékání vody na spodní stranu podlahy, čímž výrazně prodlužuje její životnost.

Foto detailu okapničky:

– okapnička podesty není přerušena v celé délce – výrazné prodloužení životnosti podlahy

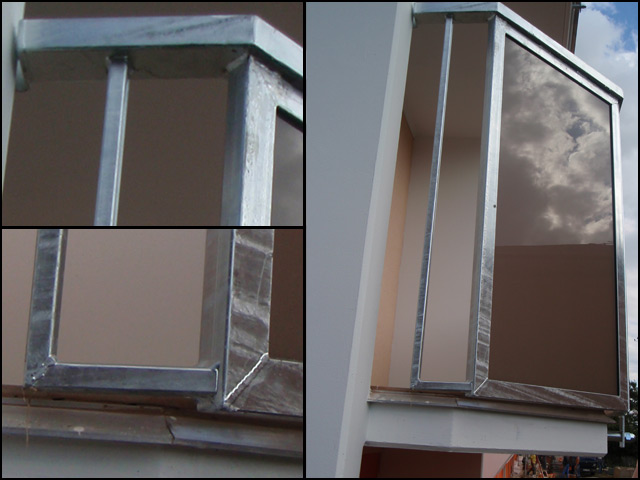

5/ varianty bočního řešení pro výplně

• FB01-1 skleněná
• FB01-2 tahokov
• FB01-3 plná

Naše zábradlí umožňuje variantní řešení bočního prostupu. Pro zajištění neprůhlednosti lodžie je možné tento otvor uzavřít. V případě, že máte doma malé děti či domácí mazlíčky nechá se prostor pouze přepažený a zajistí tak pohodlný výhled z lodžie.

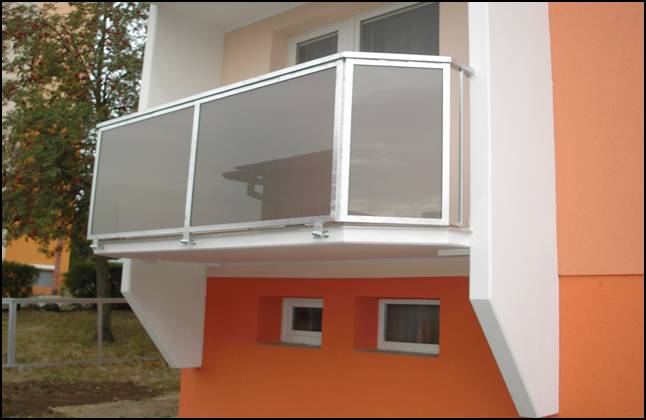

Foto detailu otevřeného prostupu :

– otevřená varianta bočního řešení – vnější pohled

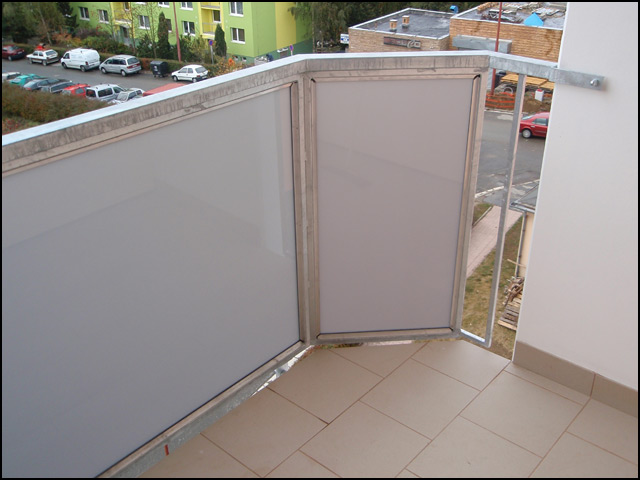

– otevřená varianta bočního řešení – vnitřní pohled

Foto detailu uzavřeného prostupu:

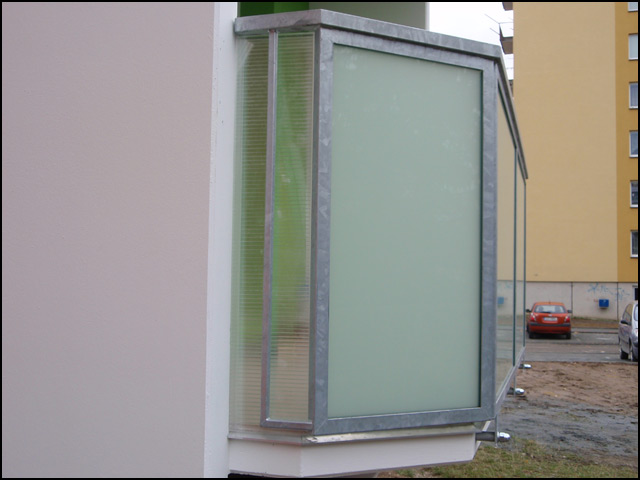

– uzavřená varianta bočního řešení – vnější pohled
